新型二线中央空调温控器


一、产品概述

YK-PG-2A系列风机盘管二线温控器,宽屏液晶显示,适用于中央空调机盘管系统或风管道系列的室内温度控制、通过室内温度和设定温度相比较、对空调系统末端的风机盘管、电动阀、电动球阀或风阀进行开启和关闭控制、达到调节室内温度、舒适及节能的目的。

二、产品特点

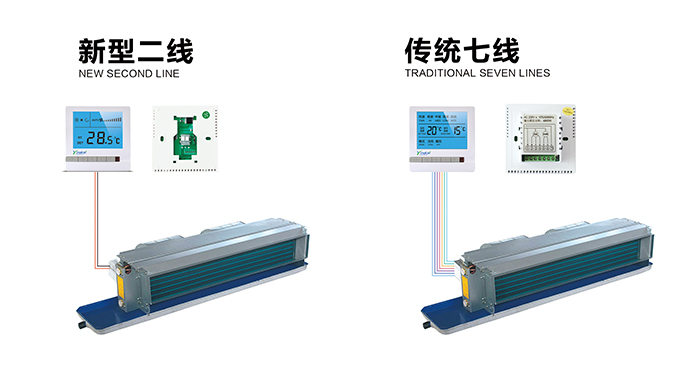

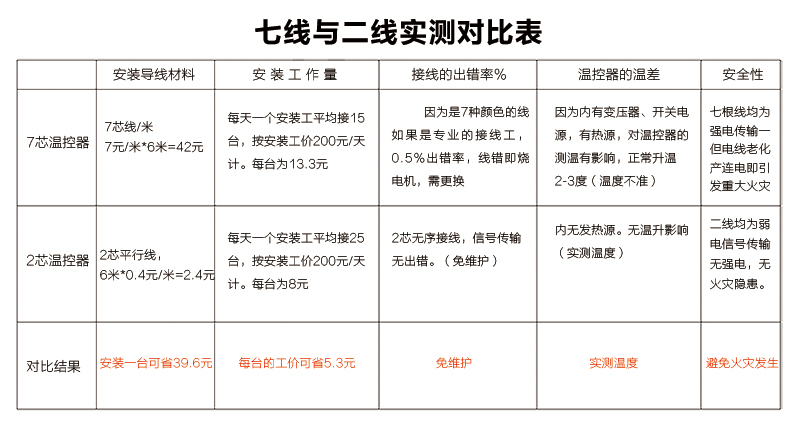

YK-PG-2A系列风机盘管二线温控器,采用美国最新单片机技术,电源与控制板分开控制,二芯加密传输。免去了接线的管繁锁苦恼,二芯无序快插接线,不分正负。避免了因为接错线面烧电机的问题,而且在现场极大的体现了安装方便的优势(省工、省时、省料)。

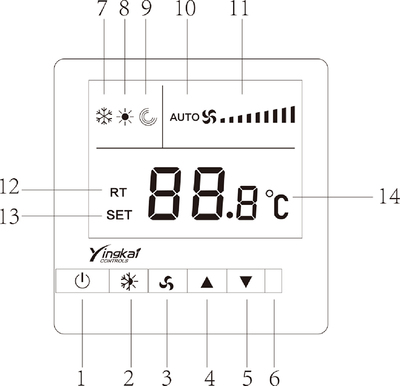

三、基本操作





1

开/关机键。用于手动开启或关闭温控器。

2

模式按键?刺,用于切换温控器的“制冷”、“制热”和“通风”工作模式;关机状态下,用于与上键配合和打开低温保护设置界面。

3

风俗选择键?刺,用于切换风机的“高速”、“中速”、“低俗”和“自动”挡。

4

上键?刺,用于增加设定温度值;关机状态下,当打开低温保护设置界面后,用于开启低温保护。

5

下键?刺,用于减少设定温度值;关机状态下,当打开低温保护设定界面后,用于关闭低温保护。

6

红外接收窗。用于接收来自?仄鞯目刂泼。

7

制冷符号。表示当前的工作模式为制冷模式。

8

制热符号。表示当前的工作模式为制热模式。

9

通风符号。表示当前的工作模式为通风模式。

10

自动风速符号。表示当前风机的工作方式为自动换挡方式。

11

手动风速符号。右侧的竖条由多至少依次表示当前风机的风还为:高风速挡、中风速挡、低风速挡。

12

室温符号。表示当前显示的温度为室内温度(测量温度)。

13

设置温度符号。表示当前显示的温度为设置温度。

14

温度符号。显示为当前的温度(室内温度或设置温度)。


三、安装方法



1、温控器安装位置,墙上预装86*86接线盒,固定螺钉随温控器包装已备好;

2、根据工地选择的控制设备对象(阀门于风机等)与所选温控器型号画出对应的接线图;

3、放置导线,并用线标清楚标识每一根导线,以利于下一步正确接线。

4、关闭AC220V总供电电源开关,仔细检查被控风机、阀门接线,确认接线正确无误,预防的导线线标标识清楚!

5、安装步骤:上述准备工作完成之后,请按照下面的安装示意图和说明正确安装。

6、注意:当安装工作全部完成,在正式使用前应将温控器液晶显示屏上的保护膜揭掉。

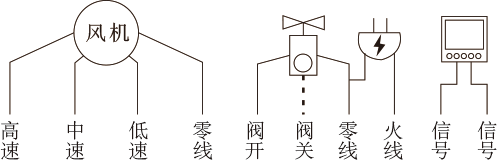

四、接线图



五、技术指标

1、感温元件:NTC

2、控温精度:±1℃

3、温度设定范围:5~35℃

4、显示方式:LCD

5、按键:轻触按键

6、电源电压:24V

7、负载电流:2A(阻性负载),1A(感幸负载)

8、外形尺寸:86×86×13mm(宽×高×厚)

9、安装方式:标准86盒安装

10、安装孔距60mm(标准)

11、防护等级:IP30

12、操作寿命:继电器开关次数大于100000次


六、保修与售后服务


 产品质量保修期限为24个月,自产品售出之日起计算。

注:液晶划伤、破碎或因折装不当造成排线、面壳、背板、电源板损坏等均不在保修范围内。

售后报务:

  公司产品均可按规定享受终生售后服务,但超过保修期或非产品质量问题引起的售后服务,本公司将视情况收取一定费用。
